Kuinka usein turvaventtiilit tulee tarkastaa? Täydellinen opas

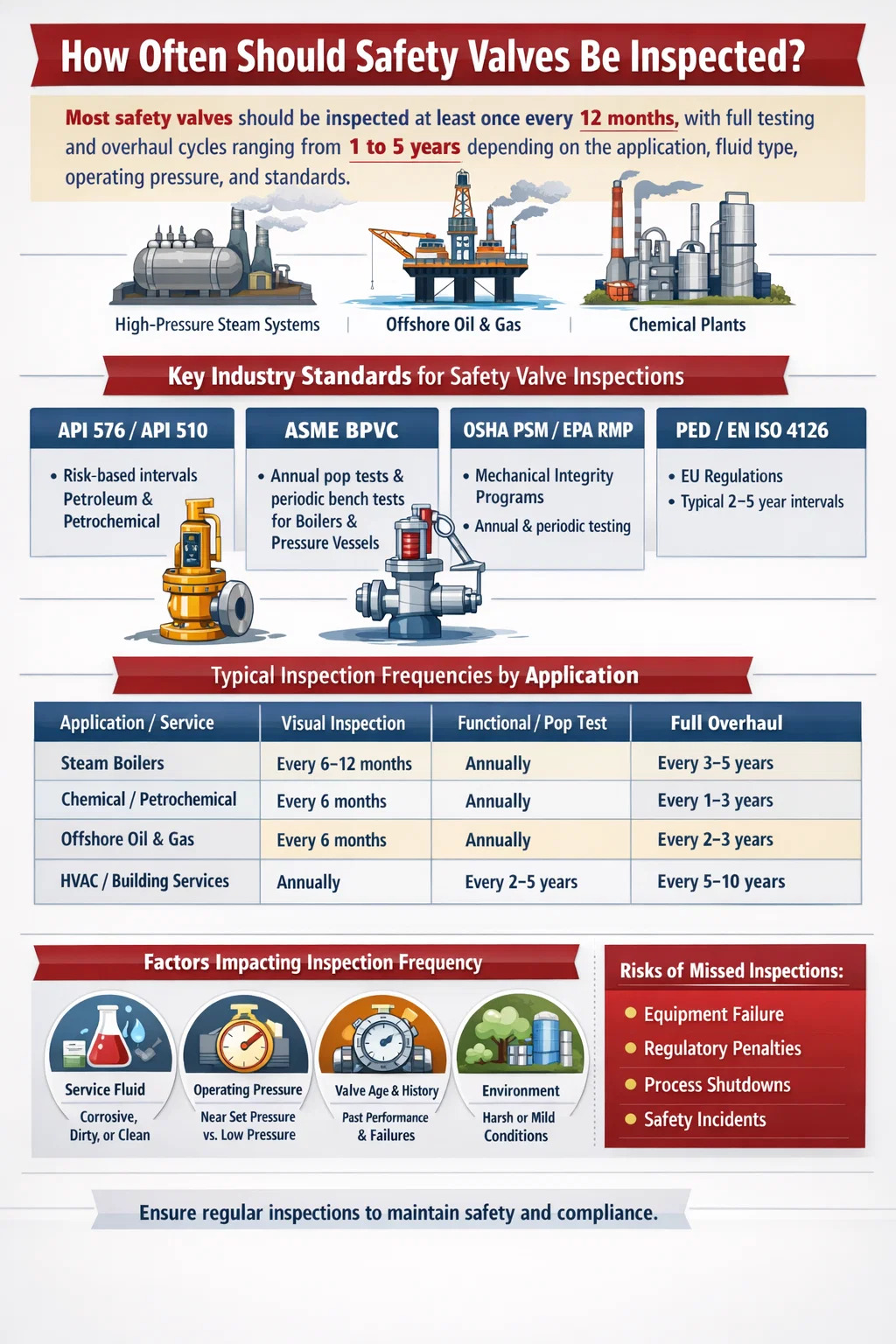

Kuinka usein turvaventtiilit tulee tarkastaa?

Suora vastaus: useimmat varoventtiilit tulee tarkastaa vähintään kerran 12 kuukauden välein , täydellisillä testaus- ja huoltojaksoilla 1–5 vuotta riippuen sovelluksesta, nestetyypistä, käyttöpaineesta ja sovellettavista säädösstandardeista. Tämä ei kuitenkaan ole yksi koon sääntö. Korkeapainehöyryjärjestelmillä, kemikaalien käsittelylaitoksilla ja offshore-öljylaitteistoilla on kullakin omat tarkastusvälinsä, ja oikean aikataulun noudattamatta jättäminen voi johtaa katastrofaalisiin laitteistovioihin, säännösten mukaisiin seuraamuksiin tai ihmishenkien menetyksiin.

Varoventtiilit - joita kutsutaan myös paineenrajoitusventtiileiksi (PRV), paineenvaroventtiileiksi (PSV) tai varoventtiileiksi kontekstista riippuen - ovat kriittisimpiä komponentteja kaikissa paineistetuissa järjestelmissä. Niiden ainoa tarkoitus on avata ennalta määrätyllä paineella ja vapauttaa ylipaine ennen kuin se voi vahingoittaa laitteita tai vaarantaa henkilöstön. Jos ne eivät avaudu, seuraukset vaihtelevat vaurioituneesta putkistosta katastrofaalisiin alusräjähdyksiin. Jos ne eivät sulkeudu kunnolla avaamisen jälkeen, ne aiheuttavat kalliita prosessihäviöitä ja aiheuttavat kontaminaatioriskejä.

Tarkastustiheyden saaminen oikein ei siis ole vähäpätöinen hallinnollinen tehtävä. Se on laitoksen turvallisuusjohtamisen, prosessien eheyden ja lainmukaisuuden ydinelementti.

Alan standardit, jotka säätelevät turvaventtiilien tarkastusvälejä

Useat suuret kansainväliset standardit ja koodit määrittelevät puitteet sille, kuinka usein varoventtiilejä on testattava ja tarkastettava. Toimintaasi sovellettavan standardin ymmärtäminen on lähtökohta minkä tahansa tarkastusohjelman laatimiselle.

API 510 ja API 576

American Petroleum Institute API 576 (paineenpoistolaitteiden tarkastus) on maailmanlaajuisesti laajimmin käytetty standardi paineenalennusventtiilien tarkastuksessa öljy- ja petrokemianteollisuudessa. API 576 ei vaadi kiinteää aikaväliä, vaan tarjoaa sen sijaan riskiin perustuvan kehyksen. Siinä todetaan, että tarkastusvälien tulee perustua venttiilin historiaan, käyttöolosuhteisiin ja vian seurauksiin. Tyypilliset intervallit, joihin viitataan toimialakäytännössä API 576:ssa, vaihtelevat 5 vuotta puhtaista, syövyttämättömistä palveluista niin usein kuin vuosittain tai harvemmin likaantuneiden, syövyttävien tai likaisten palvelujen vuoksi .

API 510 (Pressure Vessel Inspection Code) täydentää tätä vaatimalla, että paineenalennuslaitteet on tarkastettava ja testattava pätevän tarkastajan tai prosessiturvallisuusinsinöörin määrittämän aikataulun mukaisesti, ottaen huomioon huoltoympäristö ja mahdolliset toimintahäiriöt.

ASME Boiler and Pressure Vessel Code (BPVC)

ASME BPVC:n osa I (voimakattilat) ja jakso VIII (paineastiat) edellyttävät, että kattiloiden ja paineastioiden varoventtiilit testataan säännöllisesti. Tehokattiloiden osalta monet lainkäyttöalueet edellyttävät a fyysinen pop-testi vähintään kerran vuodessa , usein suunniteltujen käyttökatkojen aikana. ASME-standardit edellyttävät myös, että kaikki venttiilit, jotka ovat olleet käytössä tietyn ajan, on poistettava penkkitestausta varten. Useimmilla lainkäyttöalueilla tyypillisesti enintään 5 vuoden välein.

OSHA PSM- ja EPA RMP -vaatimukset

Yhdysvalloissa OSHA:n PSM (Process Safety Management) -standardin (29 CFR 1910.119) ja EPA:n riskinhallintaohjelman (RMP) kattamissa tiloissa on ylläpidettävä Mechanical Integrity -ohjelmaa, joka sisältää painetta vähentäviä laitteita. Nämä määräykset edellyttävät dokumentoituja tarkastus- ja testausmenettelyjä, kirjallista pöytäkirjaa kaikista tarkastuksista ja korjaavia toimia, kun puutteita havaitaan. Vaikka määräykset eivät määrittele yleistä aikaväliä, ne edellyttävät työnantajaa asettamaan aikavälit valmistajien suositusten ja hyvän suunnittelutavan perusteella – mikä käytännössä tarkoittaa tyypillisesti vuosittaisia ​​silmämääräisiä tarkastuksia ja määräaikaisia ​​toimintakokeita.

PED ja EN ISO 4126 (Euroopan unioni)

Euroopassa painelaitedirektiivi (PED 2014/68/EU) ja siihen liittyvä standardi EN ISO 4126 säätelevät paineenalennuslaitteiden suunnittelu- ja turvallisuusvaatimuksia. EU-maiden kansalliset määräykset määrittelevät sitten tarkastusvälit. Esimerkiksi Saksassa BetrSichV (Industrial Safety Regulation) edellyttää tyypillisesti varoventtiilien testausta joka 2-5 vuotta paineluokasta ja nestekategoriasta riippuen, vuosittainen silmämääräinen tarkastus useimmissa teollisuusympäristöissä.

Suositellut tarkastusvälit sovellustyypin mukaan

Koska mikään yksittäinen intervalli ei sovellu yleisesti, alla olevassa taulukossa on yhteenveto suosituksista tai yleisesti käytetyistä tarkastustiheydistä tärkeimpien sovelluskategorioiden välillä.

Tekijät, jotka määräävät, kuinka usein turvaventtiilit tarvitsevat tarkastuksia

Tarkastustiheyttä ei koskaan määrätä erikseen. Useita toiminta- ja ympäristötekijöitä on arvioitava määritettäessä tai säädettäessä minkä tahansa paineenalennusventtiilin tarkastusaikataulua.

Huoltonesteen ominaisuudet

Järjestelmän läpi virtaavan nesteen luonteella on ehkä suurin vaikutus siihen, kuinka nopeasti varoventtiili hajoaa. Nesteet voidaan luokitella laajalti puhtaiksi, likaantuviksi tai syövyttäviksi, ja jokainen luokka vaatii erilaiset tarkastusvälit.

• Puhdas höyry tai inertti kaasu: Nämä ovat anteeksiantavimmat palvelut. Venttiilit voivat pysyä luotettavina jopa 5 vuotta täydellisten huoltojen välillä, jos käyttöolosuhteet ovat vakaat.
• Syövyttävät hapot tai emäkset: Kemiallinen hyökkäys levyyn, istukkaan ja jouseen voi heikentää asetuspaineen tarkkuutta merkittävästi 12 kuukauden kuluessa. Vuosittainen toimintatestaus on pienin hyväksyttävä taajuus.
• Likaiset tai polymeroituvat palvelut: Nesteet, jotka kuljettavat kiinteitä aineita tai jotka polymeroituvat ajan myötä, voivat saada venttiililevyn tarttumaan istukkaan – joka tunnetaan nimellä "venttiilin kiehuminen" tai "istuimen lukitus" - jolloin venttiili ei toimi tarvittaessa. Nämä sovellukset vaativat yleisimmät tarkastusvälit, joskus jopa 3–6 kuukauden välein.
• Viskoosit tai korkean lämpötilan nesteet: Nämä nopeuttavat sisäosien kulumista ja voivat aiheuttaa lämpöväsymistä jousikokoonpanossa.

Käyttöpaine suhteessa asetuspaineeseen

Varoventtiilit, jotka toimivat lähellä asetettua painetta, kokevat ilmiön, joka tunnetaan nimellä "simmer", jossa kiekko nousee hieman ennen kuin täysi vapautuspaine saavutetaan. Tämä toistuva osittainen nosto aiheuttaa istukan kulumista ja voi johtaa vuotoon, mikä heikentää venttiilin kykyä tiivistää tehokkaasti. Venttiilit toimivat yli 90 % asetetusta paineesta tulee tarkastaa useammin kuin ne, jotka toimivat 70 %:lla tai alle. Yleinen suositus on, että käyttöpaine ei saa olla korkeampi kuin 90 % asetetusta paineesta jousikuormitteisille venttiileille ja korkeintaan 80 % pilottiohjatuissa varoventtiileissä herkissä sovelluksissa.

Venttiilin ikä ja historiallinen suorituskyky

Venttiili, jolla on puhdas tarkastushistoria ja johdonmukaiset painelukemat useiden testijaksojen aikana, voi oikeuttaa pidemmän huoltovälin. Päinvastoin, venttiili, joka on aiemmin läpäissyt ponnahdustestin, vuotanut istukassa tai vaatinut asetettua paineen säätöä, tulee asettaa lyhyemmälle tarkastusjaksolle riippumatta yleisestä palveluluokasta. Tämä historiallinen lähestymistapa on öljy- ja kaasualalla laajalti käytettyjen riskiperusteisten tarkastusmenetelmien (RBI) perusta.

Toimintojen määrä

Joka kerta kun varoventtiili avautuu ja sulkeutuu, istukkapintoihin kohdistuu mekaanista iskua. Korkean kierron venttiilit – ne, jotka avautuvat usein prosessin epävakauden tai ylimitoituksen vuoksi – kuluvat huomattavasti nopeammin kuin harvoin toimivat venttiilit. Venttiili, joka on avautunut yli 10 kertaa palvelujakson aikana tulee tarkastaa silmämääräisesti ja testata toimintakuntoisesti ennen seuraavaa aikataulun mukaista väliä.

Ympäristö- ja ympäristöolosuhteet

Ulkoasennukset kosteissa, merellisissä tai erittäin saastuneissa ympäristöissä syöpyvät nopeammin kuin sisäasennukset. Suoralle sateelle, suolasuihkulle tai korkealle kosteudelle altistuvat venttiilit vaativat useammin ulkoisia tarkastuksia, jotta voidaan tarkistaa korkkien tuuletustukokset, rungon korroosio ja jousikotelon eheys.

Varoventtiilien tarkastustyypit ja mitä kukin sisältää

Kaikki tarkastukset eivät ole samanlaisia. Tarkastustoiminnassa on neljä eri tasoa, joista jokainen palvelee eri tarkoitusta ja vaatii erilaista taitoa ja resursseja.

Taso 1: Visuaalinen ulkoinen tarkastus

Tämä on yksinkertaisin ja useimmin suoritettu tarkistus. Se ei vaadi venttiilin poistamista käytöstä. Koulutettu käyttäjä tai tarkastaja tutkii silmämääräisesti venttiilin:

• Merkkejä vuodosta istuimen ohi (prosessinesteen jäämät, tahrat, kiteiset kerrostumat)
• Venttiilin rungossa ja kannessa korroosiota, pistekuormitusta tai mekaanisia vaurioita
• Tukkeutuneet tai vaurioituneet tuuletuskorkit ja tyhjennysreiät
• Löystyneet tai puuttuvat peukalointitiivisteet ja lukitustapit
• Oikea asennussuunta ja poistoputkien kunto
• Selkeät nimikilven tiedot, jotka vastaavat teknisiä tietueita

Silmämääräiset tarkastukset tulee suorittaa vähintään kerran vuodessa useimmissa teollisissa sovelluksissa ja 3–6 kuukauden välein aggressiivisissa huoltoympäristöissä.

Taso 2: In situ -toiminnallinen testaus

In situ -testaus – jota kutsutaan myös online-testaukseksi tai kenttätestaukseksi – varmistaa, että venttiili avautuu määritetyllä asetuspaineella tai lähellä sitä poistamatta sitä prosessilinjasta. Tämä suoritetaan yleensä jommallakummalla kahdesta menetelmästä:

• Manuaalinen nostotesti: Nostovipua käytetään venttiilin osittaiseen avaamiseen levyn vapaan liikkeen varmistamiseksi. Tämä on vain laadullinen tarkistus, eikä se varmista asetetun paineen tarkkuutta.
• Hallittu painetesti: Kannettavien testilaitteiden (kuten HYTORK- tai Furmanite-testaustyökalujen) avulla venttiilin sisääntuloon kohdistetaan hallittua painetta sen ollessa kytkettynä järjestelmään. Todellinen avautumispaine mitataan ja sitä verrataan leimattuihin asetuspaineisiin.

In situ -testaus on arvokasta, koska sillä vältetään venttiilin poiston kustannukset ja prosessihäiriöt, mutta silti saadaan kvantitatiivisia tietoja. Sillä on kuitenkin rajoituksia: se ei voi arvioida yksityiskohtaisesti sisäistä korroosiota tai istuimen kuntoa.

Taso 3: Penkkitestaus (Pop-testi)

Penkkitestaus edellyttää venttiilin poistamista käytöstä ja kuljettamista korjaamoon tai venttiilin testauslaitokseen. Venttiili asennetaan testitelineeseen ja paineistetaan, kunnes se avautuu. Todellinen avautumispaine, istuimen tiiveys ja uudelleenistutuspaine mitataan ja dokumentoidaan. ASME-standardit edellyttävät, että avautumispaine on ±3 %:n sisällä leimatusta asetuspaineesta useimmille sovelluksille (±2 % höyrypalvelulle yli 70 psig).

Koepenkkitestaus on tarkin menetelmä venttiilien suorituskyvyn tarkistamiseen, ja useimmat sääntelyviranomaiset vaativat sitä säännöllisin väliajoin paineastioista ja kattiloista. Sen avulla tarkastaja voi myös tutkia sisäiset komponentit suoraan.

Taso 4: Täydellinen purkaminen, tarkastus ja huolto

Täysi kunnostus sisältää varoventtiilin täydellisen purkamisen, kaikkien sisäisten komponenttien tarkastuksen, kuluvien osien (levy, suuttimen istukka, jousi, tiivisteet ja ohjain) vaihdon, kokoamisen ja pöytätestauksen ennen uudelleenasennusta. Tämä on kattavin tarkastusmuoto, ja sitä vaaditaan yleensä joka kerta 3-5 vuotta , tai aina, kun venttiili ei ole läpäissyt toimintatestiä, se on ollut prosessihäiriössä tai altistunut epänormaalille tapahtumalle, kuten tulipalolle tai vakavalle ylipaineelle.

Täydellisen huollon jälkeen venttiili on sertifioitava uudelleen, sinetöitävä uudelleen vahingoittamattomilla lankatiivisteillä, ja sen tarkastuspöytäkirjat on päivitettävä uusilla painetestitiedoilla, vaihdetuilla osilla ja työn suorittavan teknikon henkilöllisyydellä.

Riskipohjainen tarkastus (RBI) vaihtoehtona kiinteille aikaväleille

Perinteinen tapa soveltaa kiinteää tarkastusväliä – esimerkiksi kahden vuoden välein kaikille tehtaan varoventtiileille – korvataan yhä useammin riskiin perustuvalla tarkastuksella (RBI). RBI on menetelmä, joka yhdistää epäonnistumisen todennäköisyyden seurauksiin, jos kullekin yksittäiselle venttiilille ei ole määritetty sopivinta tarkastusstrategiaa.

RBI:n mukaan voimalaitoksen korkeapainehöyryrumpua suojaava varoventtiili saatetaan tarkastaa vuosittain, kun taas saman laitoksen matalapaineisen typenpoistojärjestelmän varoventtiili saatetaan vaatia tarkastuksen vain viiden vuoden välein. Tämä kohdennettu lähestymistapa vähentää tarpeettomia ylläpitokustannuksia ja keskittää resurssit riskialttiimpiin laitteisiin.

API 581 (Risk-Based Inspection Technology) tarjoaa yksityiskohtaisen menetelmän RBI:n soveltamiseksi painetta vähentäviin laitteisiin. RBI-prosessin avaintulos on a kysyntätason analyysi — arvio siitä, kuinka usein varoventtiiliä todennäköisesti vaaditaan avautumaan tietyn ajan kuluessa. Suuren kysynnän venttiilit tarvitsevat useammin tarkastuksia varmistaakseen, että ne pysyvät toiminnassa. Venttiilit, joilla on erittäin alhainen tarve, voivat sopia pidemmälle aikavälille, mutta vain, jos myös niiden vian seuraus on vähäinen.

Laitteissa, joissa on suuri määrä varoventtiilejä, RBI voi johtaa 30–50 prosentin vähennys tarkastusten kokonaismäärässä verrattuna kiinteän aikavälin ohjelmiin turvallisuudesta tinkimättä – edellyttäen, että riskianalyysi tehdään tarkasti ja pidetään ajan tasalla prosessiolosuhteiden muuttuessa.

Varoventtiilin tarkastuksen aikana löydetyt yleiset vikatilat

Sen ymmärtäminen, mitä tarkastajat todella löytävät varoventtiilejä tutkiessaan, vahvistaa säännöllisen tarkastuksen merkitystä. Seuraavat vikatilat ovat yleisimmin dokumentoituja teollisissa tarkastusohjelmissa.

Istuimen vuoto

Istuimen vuoto – jossa venttiili päästää jatkuvan pienen nestevirtauksen läpi jopa täysin suljettuna – on yleisin penkkitestauksen aikana havaittu vika. Se johtuu kiehumisen, korroosion tai kiinteiden hiukkasten törmäyksen aiheuttamista istuimen pintavaurioista. Vuotava varoventtiili ei ainoastaan ​​edusta prosessihäviötä, vaan se voi myös aiheuttaa levyn kulumista edelleen ajan myötä, mikä johtaa täydelliseen tiivistyskyvyn menetykseen. Alan tutkimukset osoittavat sen 25–40 prosentissa käytöstä poistetuista varoventtiileistä on mitattava istukkavuoto tarkastuksen aikaan.

Aseta painepoikkeama

Jouset voivat menettää jännitystä ajan myötä lämpösyklin, korroosion tai materiaalin väsymisen vuoksi. Tämä saa todellisen avautumispaineen poikkeamaan leimatun asetuspaineen ala- tai yläpuolelle. Venttiili, jonka asetuspaine on 100 psi ja joka on ajautunut avautumaan 80 psi:n paineessa, ei suojaa riittävästi ylipainetta vastaan. Sitä vastoin venttiili, joka on ajautunut ylöspäin ja avautuu nyt 115 psi:llä, altistaa järjestelmän mahdollisesti vaurioittavalle ylipaineelle ennen kuin venttiili vapautuu. Aseta painepoikkeama yli 5 % leimatusta arvosta vaatii yleensä jousivaihdon ja uudelleensertifioinnin.

Tukkeutunut poistoputki tai tuuletusaukko

Lintujen pesimisen, jään muodostumisen, roskien kerääntymisen tai väärän venttiilin asennuksen vuoksi tukkeutunut poistoputkisto luo vastapainetta, joka voi estää venttiiliä avautumasta asetetulla paineella. Tämä on erityisen vaarallinen vikatila, koska venttiili saattaa näyttää täysin toimivalta silmämääräisen tarkastuksen aikana, vaikka sitä ei itse asiassa voida vapauttaa. Poistoputket on tarkastettava jokaisen määräaikaistarkastuksen yhteydessä tukosten, liiallisen vastapainepotentiaalin ja oikean tyhjennysreitin varalta.

Levyjen tai suuttimen korroosio

Levyjen ja suuttimen istukan pintojen sisäinen korroosio on merkittävä ongelma märässä höyryssä, happokäytössä tai kloridipitoisissa ympäristöissä. Näiden tarkkuustyöstettyjen pintojen pisteytys tuhoaa metallin välisen tiivisteen, josta venttiili on riippuvainen tiukasta sulkemisesta vapauttamisen jälkeen. Kun istuinpinnat on kuopattu, hionta ja läppäys voivat palauttaa ne rajoitetussa määrin, mutta voimakkaasti syöpyneet osat on vaihdettava kokonaan.

Kevätkorroosio tai väsymys

Varoventtiilin sisällä oleva puristusjousi on kriittinen kantava komponentti. Jousilangan korroosiopiste pienentää sen tehollista poikkileikkausta, mikä voi aiheuttaa odottamattomia murtumia käyttörasituksen aikana. Murtuneiden jousien on dokumentoitu olevan katastrofaalisten varoventtiilivikojen perimmäinen syy useissa teollisuusonnettomuuksissa. Jouset, joissa näkyy näkyvää korroosiota, muodonmuutoksia tai pinnan halkeamia, on vaihdettava välittömästi.

Dokumentointi ja kirjanpitovaatimukset

Jokainen varoventtiilin tarkastus on dokumentoitava perusteellisesti. Sääntelystandardit – mukaan lukien OSHA PSM, API 510 ja useimmat Euroopan kansalliset määräykset – edellyttävät kirjallisia tietueita, jotka voidaan tarkastaa vaatimustenmukaisuuden osoittamiseksi. Jokaisen venttiilin tarkastuspöytäkirjan tulee sisältää:

• Venttiilin tunnisteen numero, sarjanumero ja sijainti prosessissa
• Leimattu asetuspaine ja mitattu avautumispaine testauksen aikana
• Tarkastuspäivämäärä ja pätevän tarkastajan tai teknikon henkilöllisyys
• Kuvaus havaituista vioista ja suoritetuista korjaavista toimenpiteistä
• Osat vaihdettu huollon yhteydessä
• Korjauksen jälkeiset penkkitestitulokset
• Seuraava suunniteltu tarkastuspäivä
• Sinetin numero käytetty testauksen jälkeen (luvattoman säädön havaitsemiseksi)

Nämä tietueet on säilytettävä laitteen käyttöiän ajan useimmilla lainkäyttöalueilla ja vähintään pitkän ajan, joka ulottuu paljon seuraavan tarkastusvälin jälkeen. Monet laitokset käyttävät tietokoneistettuja ylläpidon hallintajärjestelmiä (CMMS), kuten SAP PM tai IBM Maximo, varoventtiilien tarkastustietueiden hallintaan muiden omaisuudenhallintatietojen ohella.

Se kannattaa huomioida asianmukaisten tarkastuspöytäkirjojen puuttuminen on sinänsä säännösten vastaista OSHA PSM:n alla riippumatta siitä, ovatko venttiilit todella hyvässä kunnossa. PSM-tarkastuksen tai prosessitapahtuman tutkinnan aikana tarkastajat pyytävät näitä tietueita ensisijaisena todisteena mekaanisen eheyden vaatimustenmukaisuudesta.

Mitä tapahtuu, kun turvaventtiilien tarkastukset jätetään tekemättä

Varoventtiilien aikataulun mukaisen tarkastuksen epäonnistumisen seuraukset eivät ole teoreettisia. Useat suuret teollisuusonnettomuudet viime vuosikymmeninä ovat johtuneet suoraan tai osittain riittämättömästä tarkastuksesta johtuviin paineenalennusventtiilien vioittumiseen.

Vuonna 2005 BP Texas Cityn jalostamon räjähdyksessä, jossa kuoli 15 työntekijää ja loukkaantui 180 muuta, tutkimuksen havaintoihin sisältyi riittämätön huolto ja paineenalennusjärjestelmien tarkastus. Myöhempi OSHA-tutkimus johti sakkoja yli 21 miljoonaa dollaria , jossa mekaaniset eheysohjelman viat – mukaan lukien riittämätön paineenalennuslaitteen hallinta – mainitaan näkyvästi.

Varoventtiilien laiminlyöntien rutiinisempia seurauksia ovat:

• Säännösten mukaiset seuraamukset: OSHA PSM -viittaukset mekaanisen eheyden vioista sisältävät tyypillisesti 15 000 - 156 259 dollarin rangaistuksia rikkomusta kohti, ja tahalliset rikkomukset saavuttavat korkeamman tason.
• Vakuutusvaikutukset: Monet teollis- ja vastuuvakuutusyhtiöt vaativat todisteita venttiilien tarkastuksen noudattamisesta vakuutuksen ehdoksi. Väliin jäänyt tarkastusjakso voi mitätöidä painejärjestelmän häiriötilanteen korvauksen.
• Odottamattomat seisokit: Varoventtiili, joka epäonnistuu auki tai juuttuu auki käyttötapahtuman aikana, voi laukaista pakkopysähdyksen, joka jatkuvassa prosessilaitoksessa voi maksaa satoja tuhansia dollareita päivässä tuotannon menetyksessä.
• Kaskadilaitteiden vauriot: Varoventtiili, joka ei avaudu todellisen ylipainetapahtuman aikana, altistaa suojatun astian, lämmönvaihtimen tai putkiston paineille, jotka ylittävät niiden suunnittelurajat, mikä voi aiheuttaa repeämisen ja vaurioita muille laitteille.

Käytännön vaiheita turvaventtiilien tarkastusohjelman rakentamiseksi

Laitoksille, jotka ovat perustamassa tai parantamassa varoventtiilien hallintaohjelmaa, seuraava järjestys tarjoaa jäsennellyn lähestymistavan.

1. Luo täydellinen venttiilirekisteri: Tee luettelo kaikista laitoksen varoventtiileistä, mukaan lukien tunnisteen numero, sijainti, huoltoneste, asetettu paine, tuloaukon koko, runkomateriaali ja asennuspäivämäärä. Tämä rekisteri on koko ohjelman perusta.
2. Luokittele venttiilit palvelun vakavuuden mukaan: Määritä jokainen venttiili palveluluokkaan – puhdas, likainen tai syövyttävä – ja tunnista ne, joilla on suuri kysyntä tai suuria vikojen seurauksia. Nämä luokitukset ohjaavat tarkastusten tiheyspäätöksiä.
3. Määritä tarkastusvälit: Aseta kullekin venttiilille tai venttiiliryhmälle erityinen tarkastusväli käyttämällä sovellettavaa sääntelystandardia (API 576, ASME, paikalliset määräykset). Dokumentoi kunkin määritetyn aikavälin perustelut, varsinkin jos se poikkeaa tavallisesta oletusarvosta.
4. Suunnittele tarkastukset suunniteltujen huoltoikkunoiden perusteella: Mikäli mahdollista, kohdista varoventtiilien testaus suunniteltuihin seisokkiin tai käännöksiin tuotantovaikutusten minimoimiseksi. Online-testausohjelmia varten ajoita in situ -testit vakaan toiminnan jaksoille.
5. Hyväksy testausresurssit: Varmista, että varoventtiilitöitä suorittavat tarkastajat ja teknikot ovat soveltuvan standardin päteviä. Esimerkiksi ASME:n jakso VIII edellyttää, että venttiilitestauksen suorittavat henkilöt, jotka työskentelevät kansallisen hallituksen (NB) "VR" -leiman alla korjaus- ja testaustöissä.
6. Säilytä ja tarkista tarkastuspöytäkirjoja: Päivitä jokaisen tarkastuksen jälkeen venttiilirekisteriin testitulokset, havainnot ja seuraava aikataulutettu päivämäärä. Tarkista yleisohjelma vuosittain, jotta voit säätää aikavälejä kertyneen tarkastushistorian perusteella.
7. Tutki jokainen vika: Jokaisen venttiilin, joka läpäisee toimintatestin – avautuuko se aikaisin, avautuu myöhään tai ei asettu uudelleen paikalleen – tulee käynnistää muodollinen perussyytutkimus ennen venttiilin palauttamista käyttöön. Venttiilin epäonnistumisen syyn ymmärtäminen on välttämätöntä toistumisen estämiseksi ja mahdollisen intervallin säädön perustelemiseksi.

Varoventtiilityyppien erot ja niiden tarkastusvaikutukset

Kaikki paineenalennuslaitteet eivät ole samanlaisia, ja asennetun laitteen tyyppi vaikuttaa siihen, miten se tulee tarkastaa ja kuinka usein.

Jousikuormitetut turvaventtiilit

Yleisin tyyppi teollisissa sovelluksissa. Avautumispaineen määrää levyyn vaikuttava jousivoima. Jousikuormitetut venttiilit ovat alttiina jousen väsymiselle, istukan kulumiselle ja korroosiolle. Ne vaativat sekä ulkoisen visuaalisen tarkastuksen että säännöllisen ponnahdustestin asetetun paineen tarkistamiseksi. Täydelliset huoltovälit vaihtelevat tyypillisesti 1-5 vuotta palvelusta riippuen.

Pilot-Operated Relief Venttiilit (PORV)

PORV:t käyttävät pientä ohjausventtiiliä järjestelmän paineen tunnistamiseen ja pääventtiilin käynnistämiseen. Ne pystyvät sulkeutumaan tiukemmin ja käsittelemään suurempia virtausnopeuksia tehokkaammin kuin jousikuormitetut venttiilit. Niillä on kuitenkin monimutkaisempi sisäinen mekanismi - mukaan lukien ohjausventtiili, letkut ja anturiliitännät - jotka kaikki ovat mahdollisia vikakohtia. PORV:t yleensä vaativat tarkemmat tarkastusmenettelyt kuin jousikuormitetut venttiilit, ja ohjausyksikkö on testattava erillään pääventtiilistä. Pilottijärjestelmän vuositarkastus on vakiokäytäntö useimmilla prosessiteollisuudella.

Repeämälevyt

Murtolevyt ovat uudelleen sulkeutumattomia paineenalennuslaitteita, jotka räjähtävät ennalta määrätyssä paineessa välittömän helpotuksen aikaansaamiseksi. Toisin kuin varoventtiilit, ne eivät vaadi pop-testausta - niiden "tarkastus" koostuu ensisijaisesti sen varmistamisesta, että levy ei ole visuaalisesti vaurioitunut, että purkauspainemerkintä vastaa suunnitteluvaatimuksia ja ettei levy ole ollut käytössä suositellun käyttöiän jälkeen. Useimmat rikkoutuneiden levyjen valmistajat suosittelevat vaihtoa joka kerta 3-5 vuotta regardless of condition , koska väsymys ja korroosio voivat aiheuttaa ennenaikaisen halkeamisen tai estää halkeamisen nimellispaineella.

Yhdistelmälaitteet (murtolevyn turvaventtiili)

Monissa prosesseissa käytetään murtolevyä, joka on asennettu ennen varoventtiiliä suojaamaan venttiiliä syövyttäviltä tai polymeroituvilta nesteiltä. Tämä yhdistelmä vaatii molempien laitteiden tarkastuksen – murtolevyn eheyden ja varoventtiilin paineen tarkkuuden varmistamiseksi. Kriittinen lisävaatimus on paineen tarkkaileminen murtolevyn ja varoventtiilin välisessä tilassa . Jos kiekkoon tulee pieni vuoto ja laitteiden välinen tila paineistetaan, varoventtiili kokee vastapaineen, joka vähentää sen tehokasta vapautuskapasiteettia. Painemittari tai purkausilmaisin tässä tilassa on pakollinen ASME-koodin mukaan ja se on tarkastettava jokaisessa tarkastuksessa.
