Mikä on D-4 varoventtiilissä?

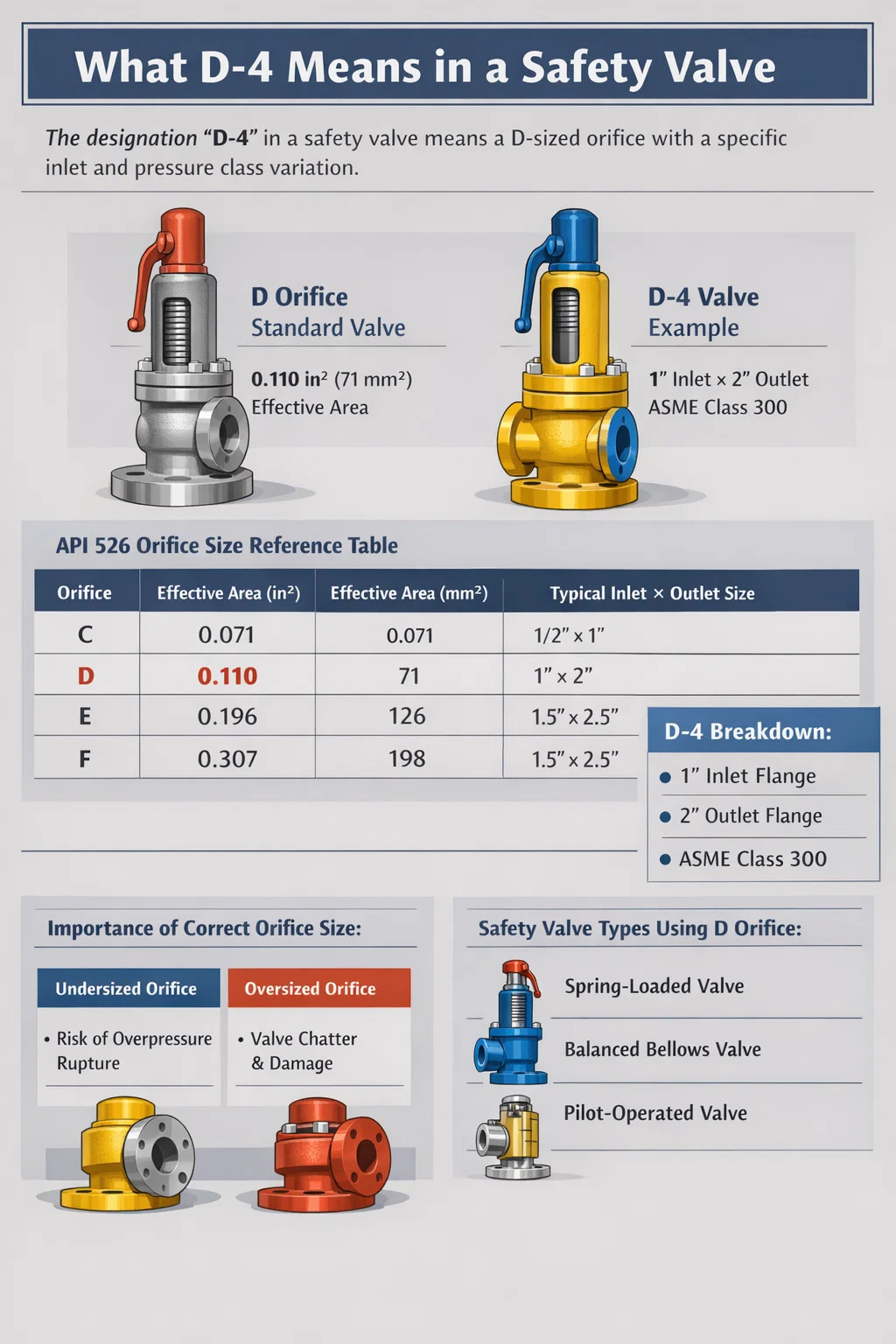

Mitä D-4 tarkoittaa a Turvaventtiili - Suora vastaus

Varoventtiilin yhteydessä D-4 viittaa ASME:n (American Society of Mechanical Engineers) standardien määrittelemään erityiseen aukkonimitykseen , erityisesti ASME:n jaksossa I ja jaksossa VIII, ja se on edelleen hyväksytty API-standardissa 526. Kirjain "D" ilmaisee aukon kokoluokan, kun taas "-4" -liite, jota käytetään tietyissä valmistajissa tai API-viittauksissa nimeämiskäytännöissä, voi osoittaa vaihtelua tai alatyyppiä kyseisessä suutinluokassa, toisinaan heijastaa istuimen reiän halkaisijaa, imuaukon mallia tai muunnelman D-mallia.

Standardin D-suuttimessa API 526:ssa on a tehollinen virtausala 0,110 neliötuumaa (71 mm²) . Se sijaitsee pienemmän C-aukon (0,071 in²) ja suuremman E-aukon (0,196 in²) välissä, joten se on yksi yleisimmin määritellyistä aukkokokoista kohtalaisen virtauksen sovelluksissa petrokemian- ja prosessiteollisuudessa. Kun valmistaja lisää tähän merkintään "-4", se tarkoittaa tyypillisesti tiettyä tulolaipan kokoa tai paineluokan muunnelmaa – esimerkiksi D-aukkorunkoa, jossa on 1 tuuman sisääntulo ja 2 tuuman ulostulo (1 × 2 -kokoonpano), joka on mitoitettu tiettyyn ASME-paineluokkaan.

Tämän nimityksen ymmärtäminen on tärkeää valittaessa, ostettaessa tai vaihdettaessa paineenalennusventtiiliä (PRV) tai turvaventtiiliä (SRV), koska väärä aukon koko vaikuttaa suoraan venttiilin kykyyn poistaa painetta riittävän nopeasti suojatakseen laitteita ylipainetapahtumilta.

ASME- ja API-aukkomerkintäjärjestelmä selitetty

Ymmärtääksesi täysin, mitä D-4 tarkoittaa, sinun on ymmärrettävä, kuinka aukkojen merkinnät toimivat varoventtiiliteollisuudessa. ASME- ja API-standardointikehys määrittää aakkoskirjaimia standardoiduille aukkojen virtausalueille. Nämä kirjaimet kulkevat D:stä T:hen (joitakin kirjaimia ohitetaan), kukin edustaa asteittain suurempaa tehollista virtausaluetta.

API-standardi 526 – nimeltään "Laipoitettu teräspaineenalennusventtiili" - on ensisijainen asiakirja, joka säätelee öljynjalostamoissa ja niihin liittyvillä teollisuudenaloilla käytettävien laipallisten varoventtiilien aukkojen mitoitusta ja venttiilikokoonpanoja. Standardi määrittää aukon alueen, rungon koot, paineluokitukset ja materiaalivaatimukset. Kaikki suuret varoventtiilien valmistajat – mukaan lukien Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco ja Neles – suunnittelevat tuotelinjansa näiden API 526 -aukkomerkintöjen ympärille varmistaakseen vaihdettavuuden.

Standardin API 526 -aukkokokojen viitetaulukko

Numeerinen jälkiliite (kuten "-4"), joka joskus seuraa aukkokirjainta valmistajan luetteloissa, ei ole peräisin itse API 526:sta. Sen sijaan se heijastaa valmistajakohtaista koodausta paineluokan, tulo-/poistolaipan luokituksen tai mallin sukupolven osalta. Esimerkiksi jotkut valmistajat käyttävät päätettä osoittamaan, että venttiilin runko on luokiteltu ASME-luokan 300 laippoihin luokan 150 sijaan – ero, jolla on valtava merkitys korkeammissa käyttöpaineissa. Toiset käyttävät sitä erottamaan tavanomaisen varoventtiilin tasapainotetusta palkeesta tai pilottikäyttöisestä versiosta samassa suutinperheessä.

Kuinka aukon koko vaikuttaa suoraan varoventtiilin suorituskykyyn

Suutin on yksittäinen suorituskykyä määrittävä komponentti varoventtiilin sisällä. Se on kapein kohta, jonka läpi vapautusnesteen täytyy kulkea, ja sen pinta-ala määrää suurimman virtausnopeuden, jonka venttiili voi purkaa tietyllä paine-erolla. Väärän aukon valinta – joko liian pieni tai tarpeettoman suuri – aiheuttaa vakavia toiminnallisia ja turvallisuusvaikutuksia.

Alimitoitettu aukko: ylipaineriski

Jos aukko on liian pieni vaadittuun vapautuskapasiteettiin nähden, varoventtiili ei pysty purkamaan nestettä riittävän nopeasti ylipainetapahtuman sattuessa. Järjestelmän paine jatkaa nousuaan yli sallitun kerääntymisrajan. ASME:n luvun VIII mukaan paineastiaa suojaavan yksittäisen paineenalennusventtiilin suurin sallittu kertymä on 10 % yli suurimman sallitun käyttöpaineen (MAWP) ei-palotapauksissa ja 21 % palotapauksissa. Jos venttiilin aukko ei pysty käsittelemään vaadittua virtausta kyseisellä kerääntymisalueella, astia on vaarassa repeytyä, mikä voi olla katastrofaalista – myrkyllisten, syttyvien tai korkeapaineisten nesteiden vapautumista ympäristöön.

Ylisuuri aukko: kolinaa ja epävakautta

Tarpeellista huomattavasti suurempi aukko aiheuttaa toisenlaisen, mutta yhtä vakavan ongelman: puheen. Kun käyttöpaine on lähellä asetettua painetta, mutta vaadittu virtaus on paljon pienempi kuin venttiilin nimelliskapasiteetti, venttiili avautuu hetkeksi, vapauttaa pienen nestepurskeen, menettää levyn noston, napsahtaa kiinni ja avautuu välittömästi uudelleen. Tämä nopea vasarointi – toisinaan kymmeniä kertoja minuutissa – syövyttää nopeasti venttiilin istukan ja levyn. Huijaava varoventtiili voi tuhoutua muutamassa tunnissa, ja se vuotaa jatkuvasti, kun istuinpinnat vaurioituvat. D-aukon koko on erityisen sopiva silloin, kun laskettu vaadittu vapautuskapasiteetti on sen alueella – ei vain siksi, että se on yleinen koko.

Virtauskapasiteettikaava turvaventtiileille

Kaasu- ja höyryhuoltoa varten tarvittava aukon pinta-ala lasketaan seuraavan ASME/API-kaavan avulla:

• A = W / (C × K × P1 × √ (M / T × Z))
• Missä A = vaadittu tehollinen poistoalue (in²)
• W = vaadittu vapautuskapasiteetti (lb/h)
• C = kaasuvakio, joka perustuu ominaislämpöjen suhteeseen
• K = purkauskerroin (tyypillisesti 0,975 sertifioiduille venttiileille)
• P₁ = kevennyspaine psioissa (asetuspaine × 1,1 14,7 10 %:n kerääntymiselle)
• M = kaasun molekyylipaino, T = absoluuttinen lämpötila (°R), Z = kokoonpuristuvuustekijä

Kun tarvittava pinta-ala on laskettu, insinööri valitsee seuraavan standardin API-aukon koon, joka on yhtä suuri tai suurempi kuin laskettu alue. Jos laskelmassa saadaan vaadittu pinta-ala 0,095 in², D-aukko (0,110 in²) olisi oikea valinta. Jos laskennassa saadaan 0,115 in², D-suutin on riittämätön ja on valittava E-aukko (0,196 in²).

Varoventtiilityypit, joissa käytetään D-aukkoa

D-suutinmerkintä koskee useita varoventtiilityyppejä, joista jokainen on suunniteltu erilaisiin käyttöolosuhteisiin. Käyttökohteeseesi sopivan venttiilityypin ymmärtäminen on yhtä tärkeää kuin oikean aukon koon valinta.

Perinteiset jousikuormitetut turvaventtiilit

Yleisimmin käytetty malli, nämä venttiilit luottavat jouseen, joka pitää levyn istukkaa vasten, kunnes järjestelmän paine pakottaa levyn auki. Perinteinen varoventtiili on yleensä määritelty höyrykäyttöön kattiloissa, paineilmajärjestelmissä ja kaasunkäsittelylaitteissa, joissa vastapaine on suhteellisen vakaa (alle 10 % asetuspaineesta). Jousivoima kalibroidaan asetettuun paineeseen; kun tulopaine saavuttaa asetuspisteen, kiekko nousee ja neste virtaa D-aukon läpi. Emerson Crosby Series 900 ja Farris 2600 Series ovat tunnettuja esimerkkejä, jotka on valmistettu D-aukkokonfiguraatioilla.

Balanced Paljeturvaventtiilit

Näissä venttiileissä on paljekokoonpano, joka eristää jousen ulostulopuolelta tehden asetuspaineesta riippumattoman vastapaineesta. Tasapainotettu palkeventtiili on sopiva, kun päällekkäinen tai muodostunut vastapaine ylittää 10 % asetetusta paineesta – esimerkiksi laippakokoamissa, joissa useat venttiilit purkavat yhteiseen kokoojaan. Ilman palkeita muuttuva vastapaine aiheuttaisi asetusarvon poikkeamisen, mikä mahdollisesti estäisi venttiiliä avautumasta oikealla paineella tai saisi sen avautumaan ennenaikaisesti.

Ohjausohjatut paineenalennusventtiilit

Pilottiohjatut venttiilit käyttävät pientä ohjausventtiiliä järjestelmän paineen tunnistamiseen ja suuren pääventtiilin ohjaamiseen. Ne voivat toimia jopa 98 % asetetusta paineesta ilman vuotoa – verrattuna noin 90–92 %:iin jousikuormitetuissa venttiileissä – joten ne sopivat ihanteellisesti järjestelmiin, jotka toimivat lähellä suunnittelurajojaan. D-aukon koko on vähemmän yleinen pilottiohjatuissa venttiileissä, koska nämä mallit ovat yleensä suositeltavia suurempiin virtaussovelluksiin, mutta niitä on saatavana sovelluksiin, jotka vaativat tiukkaa sulkua yhdistettynä tarkkaan asetettuun paineensäätöön pienemmissä virtausvirroissa.

D Suutinturvaventtiilisovellukset teollisuudessa

D-suutin on yksi API 526 -standardin pienimmistä laipallisista varoventtiilin suuttimista, mikä kohdistaa sen tiettyihin käyttökohteisiin, joissa virtausvaatimukset ovat kohtuulliset, mutta luotettavuudesta ja ohjeiden noudattamisesta ei voida neuvotella.

• Kattilan höyryrummut: Pienet kattilat, jotka tuottavat höyryä 15-250 psig:n paineissa, käyttävät usein D-aukoisia varoventtiilejä. Näillä paineilla ja tyypillisillä kattilakapasiteetilla 2 000–10 000 lb/h höyryä D-suutin tarjoaa riittävän vapautuskapasiteetin ilman ylimäärittelyä.
• Lämmönvaihtimet: Kemiantehtaiden vaippa-putkilämmönvaihtimet vaativat usein lämpösuojausta. D-suutin sopii hyvin nestemäisiin lämpötiloihin, joissa vaadittu virtaus on pieni, mutta sertifioitu, laipallinen venttiili on välttämätön ASME:n luvun VIII mukaisesti.
• Paineilmajärjestelmät: Ilmakompressorivastaanottimissa ja -jakopäässä teollisuuslaitoksissa, joiden käyttöpaineet ovat 100-300 psig, määritetään yleensä D-suutinvaroventtiilejä, koska virtausvaatimukset ovat maltilliset suhteessa astian tilavuuteen.
• Kaasunkäsittelylaitteet: Erottimet, pesurit ja leimahdusrummut öljy- ja kaasutoiminnoissa voivat vaatia D-paineenalennusventtiilejä, kun kaasun virtausnopeudet vapautumisolosuhteissa ovat 0,110 in²:n kapasiteettialueella.
• Lääke- ja elintarviketeollisuuden astiat: Pienet reaktorit ja varastosäiliöt näillä aloilla toimivat usein tiukkojen hygieniavaatimusten ja kohtuullisten painerajojen alaisina, mikä tekee D-suuttimesta sopivan laipallisen varoventtiilin valinnan.

Valmistajakohtaiset tulkinnat D-4:stä turvaventtiileissä

Vaikka API 526 standardoi aukon kirjaimen, numeerinen jälkiliite vaihtelee valmistajan mukaan. Näin useat suuret varoventtiilivalmistajat käyttävät numeerista päätettä D-aukon merkinnän rinnalla:

Crosby (Emerson)

Crosbyn JOS-E- ja JBS-E-sarjat käyttävät API-aukon kirjainta mallinumerojonossa. Venttiili, joka on tilattu "1-D-2"-konfiguraatiolla, määrittää 1 tuuman sisääntulon, D-aukon ja 2 tuuman ulostulon. Crosby ei käytä numeerista päätettä aukkokirjaimen jälkeen samalla tavalla kuin D-4; sen sijaan numeeriset elementit viittaavat mallinumerorakenteensa runkoliitoskokoihin.

Farris Engineering (Curtiss-Wright)

Farris käyttää sarjanumeroa (kuten 2600, 2700) yhdistettynä aukon nimeämiseen. Niiden tilauskoodit sisältävät aukon kirjaimen sarjapäätteestä erikseen, mutta joissakin dokumentaatioissa viitataan yhdistettyihin koodeihin, joissa aukon kirjainta seuraava numero ilmaisee jousikotelon tai painealueen asetusryhmän. Tässä yhteydessä "D4" voisi viitata D-suutinventtiiliin, joka on konfiguroitu tietylle jousialueryhmälle numero 4.

Leser

Leser, saksalainen valmistaja, jolla on vahva globaali läsnäolo, käyttää API-aukon kirjaimia laipallisissa venttiilisarjoissaan (Tyyppi 441, 459, 526), mutta rakentaa niiden täydelliset mallikoodit eri tavalla. Niiden järjestelmässä oleva jälkinumero vastaa tyypillisesti rungon materiaaliryhmää tai paineluokkaa – esimerkiksi luokka 150 vs. luokan 300 laipat. "D-4"-merkintä Leser-dokumentaatiosta vaatisi ristiviittauksen heidän tuoteluetteloonsa varmistaakseen, viittaako "-4" materiaaliryhmään, paineluokkaan tai palvelukokoonpanoon.

Spirax Sarco

Spirax Sarco keskittyy voimakkaasti höyry- ja kondensaattisovelluksiin. Niiden laipalliset varoventtiilit höyrypalvelua varten käyttävät API-aukkomerkintöjä tietyissä tuotelinjoissa, ja numeeriset modifikaattorit osoittavat paineluokituksia tai trimmauskokoonpanoja. Tarkasteltaessa mitä tahansa Spirax Sarco -dokumentaatiota, jossa on D-4-viittaus, "-4" tarkoittaa todennäköisimmin tiettyä painealueen rajaa D-aukon runkokoon sisällä.

Tärkeintä on tämä: katso aina tietyn valmistajan tuoteseloste tai tilausopas, kun kohtaat merkinnän, kuten D-4. API-kirjain standardoi virtausalueen. Numeerinen jälkiliite on patentoitu ja vaihtelee valmistajien mukaan. Varoventtiilin tilaaminen pelkästään koodin perusteella ilman valmistajakohtaisen merkityksen tarkistamista voi johtaa siihen, että saat venttiilin, jonka paineluokka, viimeistelymateriaali tai konfiguraatio on väärä sovellukseesi.

Varoventtiilin mitoitus: Vaiheittainen prosessi D-aukon valintaan

Varoventtiilien oikea mitoitus on muodollinen suunnitteluprosessi, jota ohjaavat ASME- ja API-koodit. Se sisältää useita peräkkäisiä vaiheita, ja niiden läpi kiirehtiminen tai vahvistusvaiheiden ohittaminen on yleinen syy kenttäongelmiin.

1. Tunnista helpottava skenaario: Selvitä, mikä ylipaineskenaario vallitsee – tukkeutunut ulostulo, tulipalo, sähköverkkohäiriö, ohjausventtiilin vika, lämpölaajeneminen tai muu syy. Jokainen skenaario tuottaa erilaisen vaaditun vapautumisnopeuden.
2. Laske tarvittava vapautuskapasiteetti: Laske vapautettavan nesteen massavirtausnopeus tai tilavuusvirtaus vallitsevan skenaarion perusteella. Jos kaasujärjestelmän ulostulo on tukossa, tämä on tyypillisesti suurin tulovirtausnopeus. Nestetäytteisen astian tulipalotapauksessa laskenta noudattaa API 521 -lämmönsyöttökaavoja, jotka perustuvat kostutettuun pinta-alaan.
3. Määritä helpotusolosuhteet: Tunnista nesteen koostumus, lämpötila keventämisolosuhteissa, tulopaine (asetuspaine plus soveltuva kertyminen) ja vastapaine ulostulossa. Nämä parametrit syötetään suoraan aukon pinta-alan laskentaan.
4. Laske tarvittava aukon pinta-ala: Käytä asianmukaista API/ASME-kaavaa (kaasu-, höyry- tai nestehuoltoyhtälöt vaihtelevat). Tämä antaa pienimmän vaaditun tehollisen virtausalueen neliötuumina tai mm².
5. Valitse seuraavaksi suurempi standardiaukko: Vertaa laskettua tarvittavaa pinta-alaa API 526 -aukkotaulukkoon ja valitse seuraava käytettävissä oleva koko, joka ylittää vaatimuksen. Jos laskettu pinta-ala on 0,095 in², D-aukko (0,110 in²) valitaan. Jos se on 0,112 tuumaa², siirry ylöspäin E-aukkoon (0,196 in²).
6. Tarkista vastapaineen yhteensopivuus: Varmista, että valittu venttiilityyppi (perinteinen, tasapainotettu palkeet tai pilottikäyttöinen) sopii odotettuun vastapainetasoon.
7. Määritä koko venttiilikokoonpano: Määritä tulo- ja ulostulolaippojen arvot (ASME-luokka 150, 300, 600 jne.), runko- ja verhoilumateriaali (hiiliteräs, ruostumaton teräs, seos), korkin tyyli (avoin tai suljettu) ja mahdolliset erityisvaatimukset, kuten pehmeät istuimet tai testiholkit.

Yleisiä virheitä määritettäessä D-aukon turvaventtiiliä

Jopa kokeneet insinöörit tekevät virheitä varoventtiilin määrittelyssä. Seuraavat virheet esiintyvät toistuvasti teollisuuden tarkastuksissa ja tapahtuman jälkeisissä tarkasteluissa, jotka koskevat D-suutinta ja muita standardinmukaisia ​​aukkovaroventtiilejä.

• Nimelliskapasiteetin käyttäminen vaaditun kapasiteetin sijaan: Varoventtiilin datalehdissä luetellaan todellinen nimellisvirtaus venttiilin läpi määritetyissä olosuhteissa. Insinöörit sovittavat toisinaan tämän luvun järjestelmän normaaliin käyttövirtaan mieluummin kuin vaadittuun kevennysvirtaukseen ylipaineolosuhteissa. Helpottava skenaario – ei normaalit käyttöolosuhteet – käyttää vaadittua kapasiteettia.
• Vastapaineen huomioimatta jättäminen: Perinteisen jousikuormitteisen D-suutinvaroventtiilin asentaminen kokoojaan, jossa vastapaine vaihtelee 15–40 % asetetusta paineesta, aiheuttaa merkittävän asetuspaineen poikkeaman. Korkean vastapaineen sovelluksissa on käytettävä tasapainotettuja palkeita tai ohjausventtiileitä.
• Hämmentävä aukkoalue reiän halkaisijalla: Merkintä "D" viittaa teholliseen purkausalueeseen, joka vastaa purkauskerrointa (Kd). Todellinen fyysisen aukon halkaisija on suurempi kuin tehollisesta pinta-alasta laskettu ekvivalenttiala. Älä korvaa tehollista pinta-alaa fysikaalisilla porausmittauksilla mitoituslaskelmissa.
• Vaihtaminen eri valmistajaan varmistamatta vastaavuutta: Valmistajan A D-suutinventtiilillä ja valmistajan B:n D-suutinventtiilillä on sama tehollinen virtausala (0,110 in²), mutta niiden fyysiset mitat, jousialueet, materiaalivaihtoehdot ja numeeriset malliliitteet voivat vaihdella. Tarkista aina valmistajalta ennen kuin teet ristiinviittauksia osanumeroihin.
• Paineen asetus liian lähelle käyttöpainetta: Varoventtiilit tulee yleensä asettaa vähintään 10 % normaalin käyttöpaineen yläpuolella kiehumisen ja istuimen vaurioitumisen estämiseksi. Suutinventtiili, joka on asetettu 100 psig:iin järjestelmässä, joka toimii rutiininomaisesti 97 psig:n paineella, kärsii istuimen kiihtyvästä kulumisesta, eikä se välttämättä asetu tiukasti paikalleen kevennyksen jälkeen.

D-aukkoturvaventtiilien huolto- ja testausvaatimukset

Oikein mitoitettu ja asennettu D-suutinvaroventtiili vaatii edelleen säännöllistä huoltoa ja testausta, jotta se pysyy toimivana ja koodinmukaisena. Varoventtiilien testausvälejä koskevat lainkäyttövaatimukset vaihtelevat, mutta useimmat sääntelykehykset ja alan parhaat käytännöt ovat seuraavien ohjeiden mukaisia.

Testausvälit

National Board of Boiler and Pressure Vessel Inspectors (NB-23) ja useimmat osavaltioiden lainkäyttöalueet Yhdysvalloissa vaativat, että kattiloiden varoventtiilit testataan vähintään kerran vuodessa. ASME Osa VIII:n paineastioiden testausvälejä säätelee usein omistajan riskiperusteinen tarkastusohjelma (RBI), joka voi määrittää 2–5 vuoden välein huollon vakavuudesta ja venttiilihistoriasta riippuen. API 576 — "Paineenalennuslaitteiden tarkastus" - sisältää yksityiskohtaiset ohjeet tarkastusväleistä, testausmenetelmistä ja paineenalennusventtiilien hyväksymiskriteereistä, mukaan lukien D-suutinkokoonpanot.

Bench Testing vs. In-Place Testing

Varoventtiilit voidaan testata paikoillaan koevivun avulla (jos sellainen on ja jos järjestelmän paine on riittävä) tai testipenkissä käytöstä poistamisen jälkeen. Koepenkkitestaus on kattavampi ja sitä vaaditaan, kun venttiili on sertifioitava uudelleen korjauksen jälkeen tai kun paikan päällä tehdyt testaukset eivät pysty varmistamaan asetettua painetta tarkasti. Penkkitestauksen aikana D-suutinvaroventtiiliin kohdistetaan kasvava tulopaine, kunnes se ponnahtaa auki; asetettu paine tarkistetaan ja venttiilin tiiviys tarkastetaan uudelleen asettamisen jälkeen.

Yleisiä huoltoongelmia

• Istuimen vuoto: Yleisin tarkastuksessa havaittu ongelma. Syynä on istuimen prosessikontaminaatio, tärinävaurio tai korroosio. D-aukko, koska se on pieni venttiili, on erityisen herkkä tiivisteen tukkiville hiukkaskontaminaatioille.
• Jousiväsymys tai korroosio: Jouset menettävät jännitystä ajan myötä, erityisesti korkeassa lämpötilassa tai syövyttävässä käytössä. Väsynyt jousi saa asetetun paineen ajautumaan alaspäin.
• Tuloaukon tukos: Roskien kerääntyminen tuloaukkoon rajoittaa virtausta D-aukon läpi ja voi estää venttiiliä saavuttamasta täyttä nostoa. Jos imusuodattimet käytetään, ne on puhdistettava säännöllisesti.
• Lähtövastapaineen muodostuminen: Osittain tukossa oleva poistoputki lisää vastapainetta ja vaikuttaa aseteltuun paineeseen ja tavanomaisten (tasapainottamattomien) varoventtiilien vapautuskapasiteettiin.

Sääntelystandardit, jotka koskevat turvaventtiilejä, joissa on D-aukkomerkintä

Varoventtiilien – mukaan lukien D- ja D-4-aukkomerkinnöillä varustetut – on täytettävä monitasoisia koodeja ja standardeja. Tiettyyn asennukseen sovellettavien standardien ymmärtäminen on välttämätöntä lainmukaisuuden ja turvallisen käytön kannalta.

• ASME Osa I: Kattaa tehokattilat. Kattiloiden varoventtiilien on oltava ASME-sertifioituja ja leimattu "V"-koodisymbolilla, joka osoittaa, että ne ovat läpäisseet tehosertifiointitestin tunnustetussa testauslaboratoriossa.
• ASME Section VIII: Kattaa paineastiat. Paineenalennusventtiileissä on oltava "UV"-leima paineenalennusventtiileissä tai "UD"-leima murtolevyissä. D-suutinta käytetään yleisesti osan VIII sovelluksissa.
• API-standardi 526: Asettaa mitta- ja materiaalistandardit öljy- ja kemianteollisuudessa käytettäville laipallisille teräksisille paineenalennusventtiileille. Määrittää D-suuttimen tehollisen alueen 0,110 in².
• API-standardi 520 (osat I ja II): Tarjoaa paineenalennuslaitteiden mitoitus-, valinta- ja asennusohjeita. Osa I kattaa suunnittelun ja mitoituksen; Osa II kattaa asennusvaatimukset, mukaan lukien tulo- ja poistoputkien suunnittelu tärinän ja liiallisen vastapaineen estämiseksi.
• API-standardi 521: Kattaa paineenalennus- ja paineenalennusjärjestelmät, mukaan lukien laippa- ja tuuletusjärjestelmän suunnittelu. Pakollinen lukema suunniteltaessa varoventtiilien poistojärjestelmää.
• PED (painelaitedirektiivi) 2014/68/EU: Paineenrajoituslaitteita, mukaan lukien EU:n jäsenvaltioissa käytettävät varoventtiilit, säätelevä eurooppalainen vastaava kehys.
• Valtioneuvoston tarkastuskoodi (NBIC / NB-23): Hallitsee paineenalennuslaitteiden asennusta, tarkastusta ja korjausta lainkäyttöalueilla, jotka ovat ottaneet sen käyttöön, pääasiassa Yhdysvalloissa ja Kanadassa.
