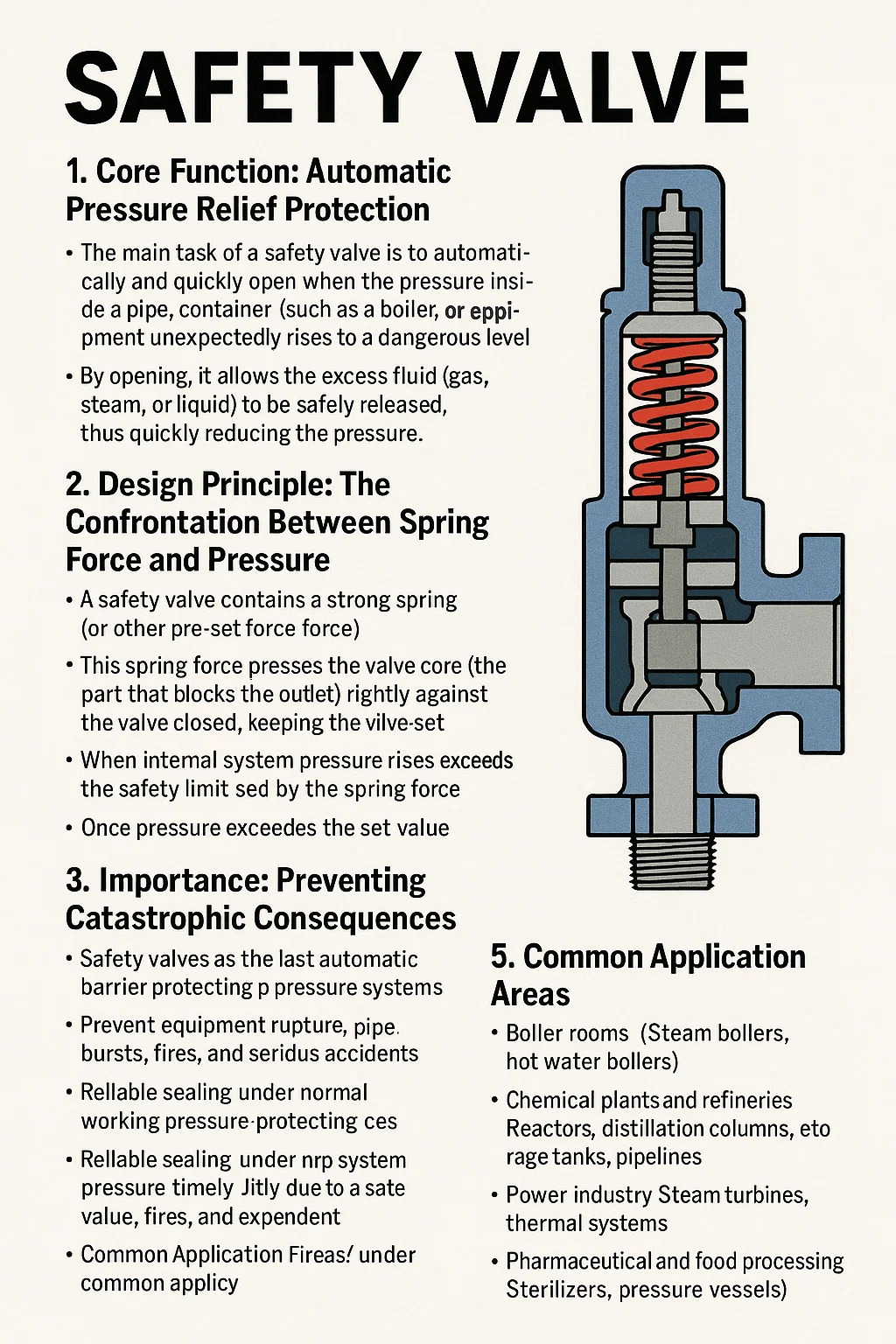

Mitä varoventtiilit ovat? (Tietoava johdanto)

Varoventtiili on erittäin tärkeä teollisuuden turvalaite; yksinkertaisesti sanottuna se toimii kuin automaattinen "paineenalennusventtiili". Tässä on kohta kohdalta selitys varoventtiilit :

1. Ydintoiminto: Automaattinen paineenpoistosuoja

•Varoventtiilin päätehtävänä on avautua automaattisesti ja nopeasti, kun paine putken, säiliön (kuten kattilan tai paineastian) tai laitteiston sisällä nousee yllättäen vaaralliselle tasolle.
Avaamalla se mahdollistaa ylimääräisen nesteen (kaasun, höyryn tai nesteen) turvallisen vapautumisen, mikä vähentää painetta nopeasti.
•Tämä on kuin "turvaluukku" järjestelmän sisällä, mikä estää rajoittamattoman paineen nousun.

2. Suunnitteluperiaate: Jousivoiman ja paineen vastakkainasettelu

•Varoventtiili sisältää tyypillisesti vahvan jousen (tai muun esiasetetun voiman).
•Tämä jousivoima painaa venttiilin ydintä (osa, joka estää poistoaukon) tiiviisti venttiilin istukkaa vasten pitäen venttiilin suljettuna.
•Kun sisäisen järjestelmän paine nousee ja ylittää jousen asettaman turvarajan, sisäisen paineen tuottama voima voittaa jousivoiman.
•Kun paine ylittää asetetun arvon (jota kutsumme "avautumispaineeksi" tai "asetuspaineeksi"), venttiili avautuu välittömästi ja alkaa vapauttaa painetta.

3. Tärkeimmät toiminnalliset ominaisuudet:

•Automaattinen avaaminen: Se ei vaadi manuaalista käyttöä tai sähkövirtaa; se riippuu täysin järjestelmän paineen muutoksesta toiminnan käynnistämiseksi. Tämä on ratkaisevan tärkeää sen roolin kannalta "viimeisenä puolustuslinjana".
•Nopea täysi avaaminen: Kun paine saavuttaa kriittisen pisteen, venttiili avautuu maksimiasentoonsa mahdollisimman nopeasti saavuttaakseen nopeimman paineenalennusvaikutuksen.
•Riittävä purkaus: Poistoaukko venttiilin avautumisen jälkeen on riittävän suuri varmistamaan, että riittävästi nestettä puretaan, kun paine ei ole hallinnassa, mikä vähentää painetta tehokkaasti.
•Automaattinen sulkeminen: Kun järjestelmän paine putoaa turvallisen arvon alapuolelle purkamisen vuoksi (yleensä hieman avautumispaineen alapuolella), jousivoima saa takaisin dominanssin ja painaa venttiilin sydämen kiinni ja venttiili nollautuu. Laite voi sitten jatkaa toimintaansa turvallisesti.
•Luotettava tiivistys: Normaalissa työpaineessa venttiilin on oltava tiiviisti suljettuna ilman vuotoa järjestelmän normaalin toiminnan ja tehokkuuden varmistamiseksi.

4. Tärkeys: Katastrofisten seurausten ehkäiseminen

•Varoventtiilit ovat viimeinen automaattinen sulku, joka suojaa painejärjestelmien turvallisuutta. Jos paineastia (kuten kattila, reaktori tai paineilmasäiliö) ylipaineistetaan ilman varoventtiiliä tai jos varoventtiili ei toimi, seuraukset voivat olla erittäin vakavia. Vapauttamalla painetta ajoissa se voi tehokkaasti estää laitteiden rikkoutumisen, putkien halkeamat, tulipalot ja vielä vakavammat onnettomuudet ja suojella henkilökohtaista turvallisuutta, laitteita, omaisuutta ja ympäristöä.

5. Yleiset sovellusalueet:

•Varoventtiilejä käytetään laajalti erilaisilla teollisuuden ja siviilialoilla, joihin liittyy painetoimintoja, kuten:
• Kattilahuoneet: höyrykattilat, kuumavesikattilat.
•Kemialliset tehtaat ja jalostamot: reaktorit, tislauskolonnit, varastosäiliöt, putkistot.
•Sähköteollisuus: Höyryturbiinit, lämpöjärjestelmät.
•Lääke- ja elintarviketeollisuus: Sterilointilaitteet, paineastiat.
•Paineilmajärjestelmät: Ilmasäiliöt.
•LVI-järjestelmät: jäähdyttimet, lämmönvaihtimet.
• Öljy- ja kaasuteollisuus: louhinta-, kuljetus- ja varastointilaitteet.
