Mitä erityyppisiä varoventtiilejä on?

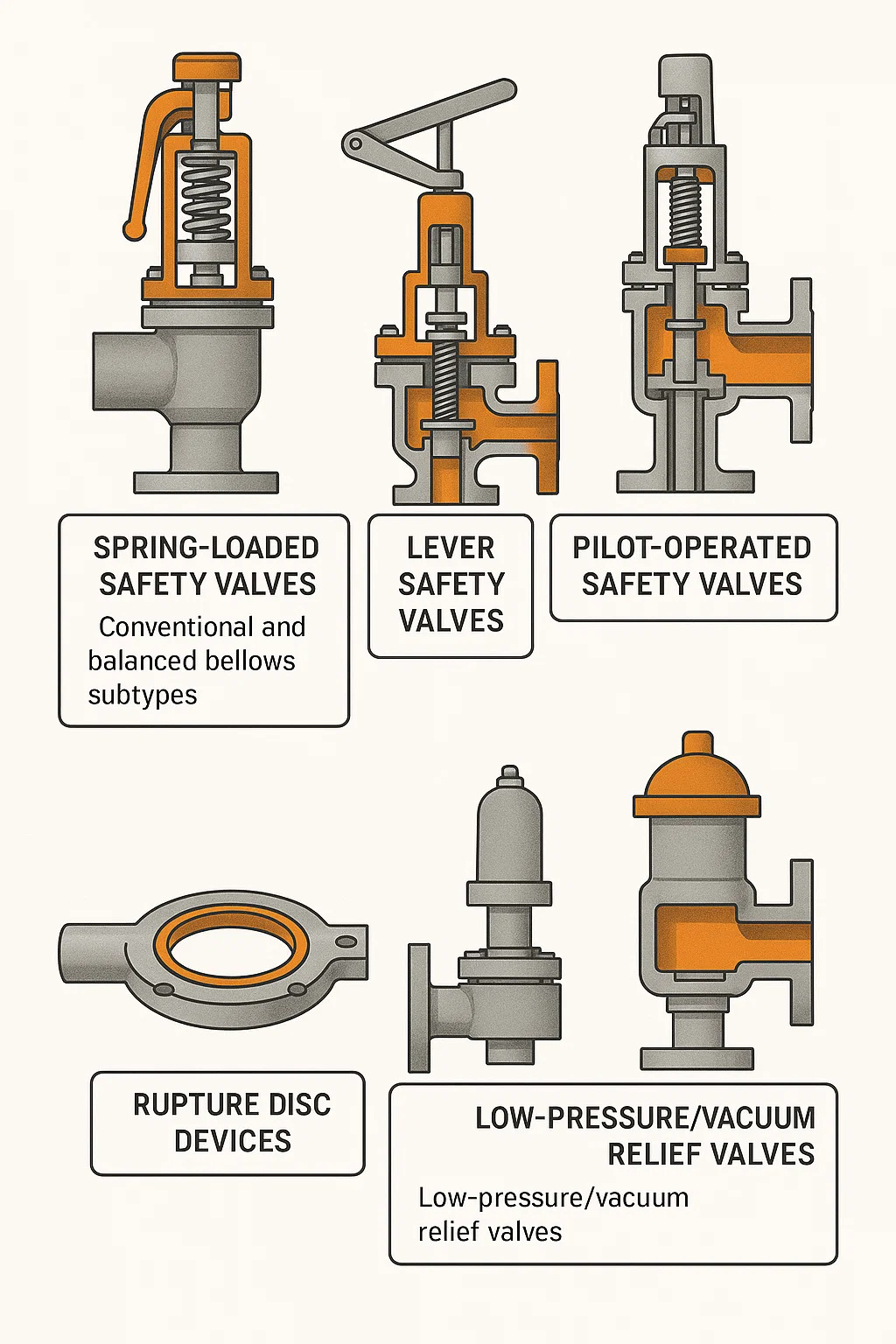

Varoventtiilit ovat kriittisiä laitteita painelaitteiden suojaamiseksi. Ne avautuvat automaattisesti, kun paine ylittää esiasetetun rajan, vapauttaen väliaineen (kuten kaasun tai nesteen), mikä estää laitevaurioita tai vaaroja. Toimintatapansa ja rakenteellisten ominaisuuksiensa perusteella päätyypit ovat:

1. Jousikuormitetut turvaventtiilit

Tämä on yleisin ja perustyyppi, joka käyttää jousen voimaa torjumaan järjestelmän sisäistä painetta.
Toimintaperiaate: Normaalissa käyttöpaineessa jousi painaa venttiililevyä tiukasti venttiilin istukkaa vasten säilyttäen tiivisteen. Kun järjestelmän paine nousee yli jousen asetetun voiman, venttiililevy nostetaan ja väliaine alkaa purkaa.
Ominaisuudet: Suhteellisen yksinkertainen rakenne ja korkea luotettavuus.
Alatyypit:
Perinteinen: Poiston vastapaine vaikuttaa suoraan asetettuun avautumispaineeseen.
Tasapainotetut palkeet: Käyttää palkea estämään vastapaineen vaikutusta venttiilin avautumispaineeseen varmistaen tarkan avautumisen myös vaihtelevan vastapaineen alaisena.

2. Vipuvarmistusventtiilit

Tämän tyyppisessä varoventtiilissä käytetään vivun ja vastapainon yhdistelmää sulkemisvoiman aikaansaamiseksi.
Toimintaperiaate: Vipu on kytketty venttiililevyyn, ja liikkuva vastapaino on ripustettu vivun toisesta päästä. Säätämällä vivun vastapainon asentoa venttiilin avautumispaine voidaan säätää tarkasti.
Ominaisuudet: Suhteellisen iso rakenne, jota käytetään usein suurissa laitteissa, kuten höyrykattiloissa, mikä helpottaa venttiilin manuaalista nostamista säännöllistä tyhjennystä varten (kutsutaan "manuaaliseksi puhallukseksi" tai "manuaaliseksi tuuletukseksi"). Harvemmin käytetty nykyaikaisessa teollisuudessa kuin jousikuormitetut tyypit.

3. Ohjausohjatut turvaventtiilit

Tämä tyyppi käyttää itse järjestelmän painetta ohjaamaan venttiilin avaamista ja sulkemista, ja se koostuu pääventtiilistä ja pienestä ohjauslaitteesta (pilottiventtiili).
Toimintaperiaate: Ohjausventtiili tunnistaa ensin järjestelmän paineen. Kun paine saavuttaa asetetun arvon, ohjausventtiili avautuu ja vapauttaa paineen pääventtiilin yläosassa, jolloin järjestelmän paine voi työntää pääventtiilin auki ja suorittaa laajamittaisen purkauksen.
Ominaisuudet:
Tarkempi avaaminen: Paine voi olla hyvin lähellä asetuspistettä ennen avaamista.
Suuri poistotilavuus: Pääventtiili voidaan tehdä erittäin suureksi.
Soveltuu korkeapainejärjestelmiin: Jousiventtiileihin verrattuna ne voidaan suunnitella pienemmiksi, kun ne käsittelevät suuria virtausnopeuksia.

4. Rikkoa levylaitteet

Tarkkaan ottaen tämä ei ole perinteinen venttiili, vaan pikemminkin kertakäyttöinen paineenalennuslaite.
Toimintaperiaate: Se koostuu esikalibroidusta ohuesta metallikalvosta (tai ei-metallisesta materiaalista), joka on asennettu säiliöön. Kun säiliön paine saavuttaa tietyn arvon, kalvo repeytyy välittömästi vapauttaen paineen nopeasti.
Ominaisuudet:
Erittäin nopea vastenopeus.
Kertakäyttöinen: On vaihdettava repeämisen jälkeen.
Voidaan käyttää yhdessä varoventtiilien kanssa: Murtolevy sijaitsee varoventtiilin tulopuolella suojaamaan varoventtiiliä korroosiolta tai estämään pieniä vuotoja.

5. Matalapaine-/tyhjiöventtiilit

Nämä varoventtiilit on suunniteltu erityisesti suojaamaan suuria säiliöitä, kuten varastosäiliöitä, muodonmuutoksilta tai vaurioilta, jotka johtuvat liiallisesta paineesta tai **tyhjiöstä (erittäin alhainen sisäinen paine)**.
Toimintaperiaate:
Paineenpoisto: Kun sisäinen paine ylittää asetetun arvon, venttiili avautuu vapauttamaan sisäisen kaasun.
Tyhjiönpoisto: Kun sisäinen paine laskee alle ilmakehän paineen (muodostaa tyhjiön), venttiili avautuu imemään ulkoilmaa ja tasapainottamaan sisäisen ja ulkoisen paineen.
Ominaisuudet: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
