Kuinka testaat varoventtiiliä?

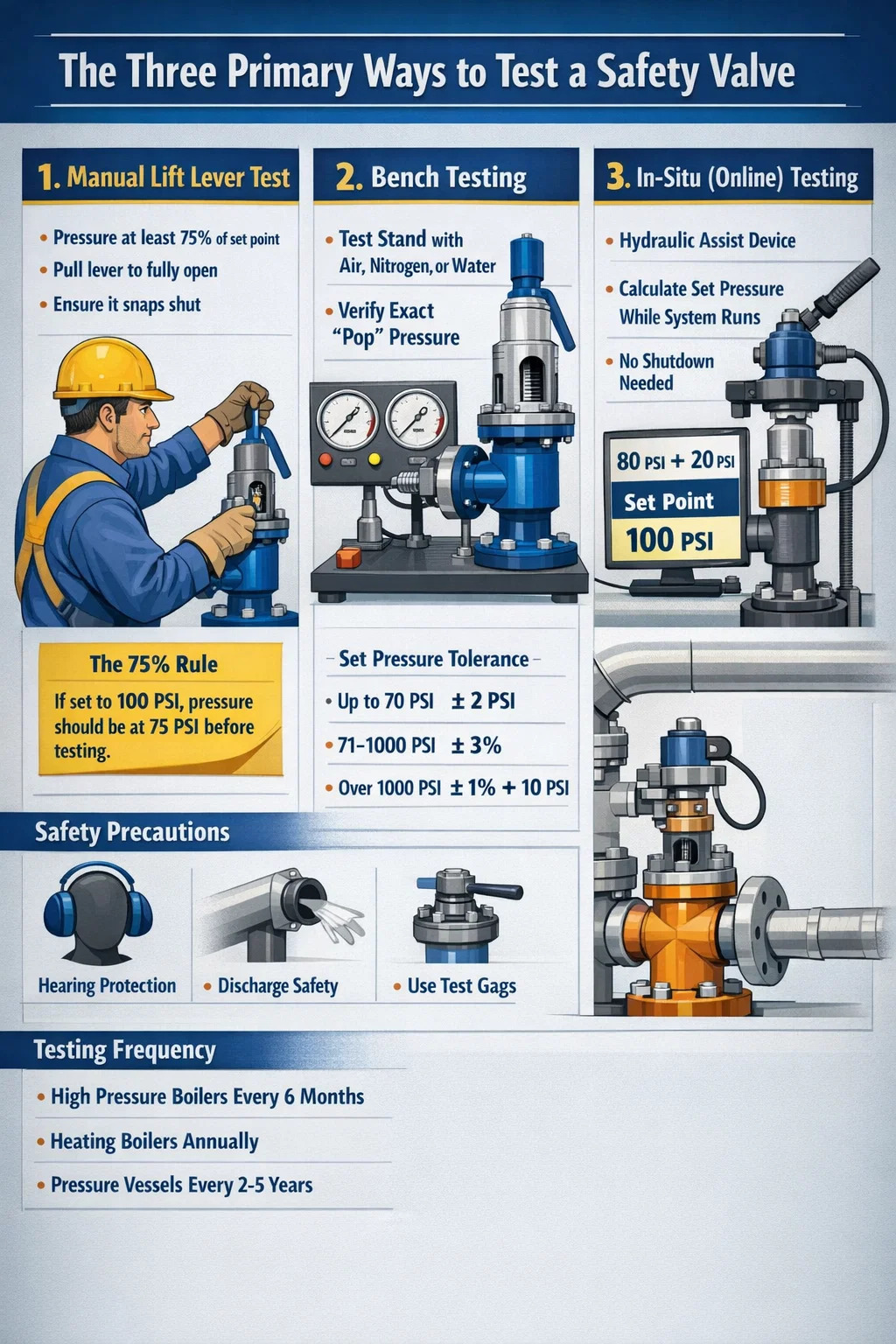

Pikavastaus: Kolme ensisijaista tapaa testata a Turvaventtiili

Varmistaaksesi a varoventtiili toimii oikein, se on testattava jollakin kolmesta ensisijaisesta menetelmästä: Manuaalinen nostotestaus käyttämällä fyysistä vipua, Penkkitestaus erityisellä testitelineellä tai Paikan päällä testaus (tunnetaan myös nimellä Online Testing) käyttämällä erittäin tarkkoja hydraulisia aputyökaluja.

Testaus ei ole vain toiminnallinen tarkastus; se on lakisääteinen vaatimus. Esimerkiksi ASME Osa VI ja VII Varaa näille testeille tietyt aikavälit estääksesi venttiilin osien juuttumisen korroosion tai mineraalien kerääntymisen vuoksi. Näiden toimenpiteiden laiminlyönti voi johtaa katastrofaaliseen vikaan ylipainetapahtuman aikana.

Tapa 1: Manuaalinen nostovivun testi

Tämä on yksinkertaisin tapa tarkistaa a varoventtiili on toiminnassa. Useimmat teollisuusventtiilit on varustettu manuaalisella kahvalla tai "kokeiluvivulla", joka on suunniteltu juuri tähän tarkoitukseen.

Manuaalisen testauksen 75 %:n sääntö

Älä koskaan vedä vipua kylmässä tai paineistamattomassa järjestelmässä. Useimmat valmistajat määrittelevät, että järjestelmän paineen on oltava vähintään 75 % asetetusta paineesta ennen kuin vipua vedetään. Esimerkiksi jos sinun varoventtiili on asetettu arvoon 100 PSI, järjestelmän tulee olla 75 PSI:ssä ennen testausta. Tämä paine tarjoaa tarvittavan nostovoiman estämään venttiililevyä painumasta takaisin alas ja vahingoittamasta herkkiä istukkapintoja.

• Vedä vipu täysin auki-asentoon.
• Pidä sitä muutaman sekunnin ajan huuhdellaksesi roskat.
• Vapauta se ja varmista, että se napsahtaa kiinni välittömästi ilman vuotoa.

Tapa 2: Bench-testaus (kultastandardi)

Penkkitestaus on tarkin tapa tarkistaa a.:n tarkka "pop"-paine ja nollauspaine varoventtiili . Tämä edellyttää venttiilin irrottamista putkistosta ja toimittamista valtuutettuun korjaamoon.

Penkkitestauksen asetukset

Venttiili on asennettu testitelineeseen, joka simuloi järjestelmän painetta käyttämällä ilmaa, typpeä tai vettä. Teknikot lisäävät painetta hitaasti, kunnes varoventtiili avautuu.

Tapa 3: In situ tai online-testaus

Suurille laitoksille, joissa kattilan sammuttaminen on liian kallista, In situ -testaus on ratkaisu. Tämä menetelmä käyttää erikoistunutta hydraulilaitetta venttiilin varren nostamiseen järjestelmän ollessa vielä käynnissä.

Kuinka paikan päällä tehtävät laskelmat toimivat

Tietokone laskee varoventtiili asetuspiste yhdistämällä olemassa oleva järjestelmän paine hydraulityökalun kohdistamaan voimaan. Esimerkiksi, jos järjestelmä on 80 PSI:ssä ja hydraulityökalu käyttää 20 PSI:n suuruista voimaa saadakseen sen poksahtamaan, asetettu paine vahvistetaan 100 PSI:ksi. Tämä mahdollistaa tarkastuksen saavuttamatta koskaan kattilan täyttä painetta, mikä vähentää riskiä.

Tärkeät turvatoimenpiteet testauksen aikana

Koska a varoventtiili vapauttaminen on väkivaltaista ja äänekäs, erityisiä turvallisuusohjeita on noudatettava henkilöstön suojelemiseksi:

• Kuulosuojaimet: Poksahtava venttiili voi ylittää 120 desibeliä.
• Purkamissuunta: Varmista, että poistoputki on suunnattu poispäin kävelyteistä.
• Vaimentaminen: Jos testaat useita venttiileitä yhdessä otsikossa, "testausvaimentimia" käytetään pitämään muut venttiilit suljettuina. Kriittinen varoitus: Älä koskaan kiristä tiivistettä liikaa, muuten venttiilin kara taivutetaan.

Milloin turvaventtiili kannattaa testata?

Testaustiheys riippuu palvelun vakavuudesta. Puhdasilmajärjestelmän venttiili vaatii harvemmin huomiota kuin syövyttävän kemikaalilinjan venttiili.

• Korkeapaineiset höyrykattilat: Usein vaaditaan manuaalinen testi joka 6 kuukautta ja täysi painetesti vuosittain.
• Lämmityskattilat: Yleensä vaaditaan manuaalinen tarkastus kerran vuodessa ennen lämmityskauden alkua.
• Paineastiat: Tarkastusvälit vaihtelevat yleensä 2-5 vuotta riippuen paikallisen lainkäyttöalueen laeista.
